| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Saibo |
| Modelnummer: | YX54-342 |
| Min. bestelaantal: | 1 set |
| Verpakking Details: | Geschikt voor oceaanverzending |
| Levertijd: | 60 werkdagen na ontvangen storting |
| Levering vermogen: | Onderhandelingen |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Markeren: | 7.5KW Ridge Cap Roll Forming Machine,6m/min ritskap rolvormende machine,Servo-aandrijving voor het vormen van rollen |
||
Technische gegevens van de cap-rimp rollforming machine
Cap ridge forming machine om ridge cap geschikt te maken voor staal dakplaat top. Uw ridge kan hier worden ontworpen.
Hier zijn een paar populaire ritsmachines voor uw referentie,stop voor het snijmachine,werkingssnelheid ongeveer 2-4 m/min.
standaard rand met platte been, die nodig hebben om het been te snijden volgens de dakbedekking trapeziumplaten tijdens de installatie/
een speciale rand die is gesneden op basis van trapeziumvormige dakplaten,Deze kunnen gemakkelijk op het dak worden bevestigd zonder dat er tijdens de installatie meer wordt gesneden, waardoor de werkdoeltreffendheid aanzienlijk wordt verbeterd en de dakplaten goed aansluiten bij de waterdichtheid.
Saibo-rimpkapvormende machines omvatten 3 ton handmatige ontrolmachine, vormmachine met post-cut, PLC-controller, hydraulisch station, run-out tafel.Mitsubishi of Siemens besturingssysteemLaat je gebruikersvriendelijk, je zet alleen in de lengte en stukken, roll vormen machine zal automatisch werken.
1Profiel ter referentie
2. Specificatie van het materiaal
| - Nee, niet echt. | Specificatie van het materiaal | |
1
| Geschikt materiaal | PPGI |
2
| Breedte van de grondstof | 403 mm |
| 3 | Dikte | 0.4-0.6 mm |
3. Machine gedetailleerde parameters
| 1 | ROlermateriaal | met een vermogen van niet meer dan 10 W |
| 2 | Rollestation | 7 stations+ 4 stations van zijrollers |
| 3 | Shaftdiameter | ¢65mm materiaal: 40CR met tempering |
| 4 | Machinestructuur | Elektrode-snijden van draad |
| 5 | Machinaframe | 350H balk lassen |
| 6 | Voedingsstand | handmatig |
| 7 | Hoofdmotor | 7Servomotor van 0,5 kW |
| 8 | Hydraulische kracht | 15 kW |
| 9 | Materiaal van de persvorm | Cr12, 58-62 HRC hardheid |
| 10 | Materiaal van het mes en de persvorm | Cr12, 58-62 HRC hardheid |
| 11 | Snijdsysteem | hydraulisch snijden van post |
| 12 | Geschikt materiaal | Kleurstaal, 0,4-0,6 mm |
| 13 | aangedreven systeem | per versnellingsbak |
| 14 | Spanning | 380V, 50HZ, 3P |

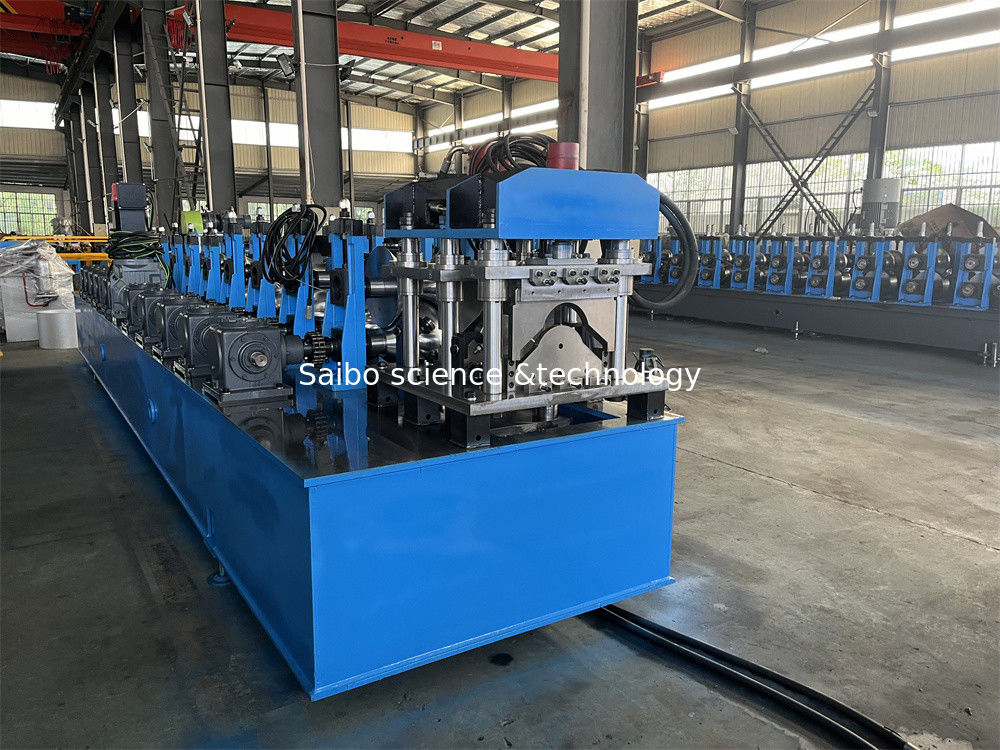

4Foto's ter referentie
5Onderhoud en veiligheid
1Er moet een aarddraad zijn die onafhankelijk van de grond is verbonden.
2Hou alle elektrische onderdelen schoon.
3Open de deur van de elektrische doos niet, behalve voor het reinigen en instellen.
4. Controleer tijdens de maandelijkse reiniging de isolatie en verbindingscondities van elk elektrisch onderdeel.
5. De machine: 380V/50HZ, bedieningsonderdelen: AC24V, Zie de elektrische beginsel tekening en tabel voor onderhoud.
6. Niet aanpassen systeem parameter tenzij de operator is gespecialiseerd in het besturen van het systeem
.
7Als het systeem niet goed werkt, moet u gespecialiseerde technici of elektriciens laten komen voor onderhoud.
6.Machinegeslacht voor u:
