Lijn voor het vormen van dakrollen
1) Het ontwerpen en maken van de beste rollenvormende machine
2) Kies het beste materiaal en de beste componenten en gebruik onze 30+ jaren ervaring;
3) De machinewerkingssnelheid kan 20 zijnm/min;
Het is zeer gemakkelijk te installeren en te bedienen.
1. Specificatie van het materiaal
| 1 |
Geschikt materiaal |
PI/ PPGI |
| 2 |
Breedte van de grondstof |
914 mm |
| 3 |
Dikte |
00,5-0,7 mm |
2. Machine gedetailleerde parameters
| 1 |
Rollenvormende machine
|
met een vermogen van niet meer dan 50 W |
| 2 |
Machinestructuur
|
Structuur van de wandplaat |
| 3 |
Totaal vermogen |
Ongeveer 9,5 kW
|
| 4 |
Rollerstations
|
15 stations
|
| 5 |
Productiviteit
|
0-20 m/min |
| 6 |
aandrijfsysteem
|
Door keten |
| 7 |
Diameter van de as
|
¢ 70 mm vaste as |
| 8 |
Spanning
|
380V 60Hz 3fasen (op maat) |
| 9 |
Kleur van de machine
|
Bule en geel |
| 10 |
Leveringstermijn
|
60 dagen |
| 11 |
Betalingsvoorwaarden
|
30%T/T 70% betalen vóór verzending |
3. Profiel tekening
4. Het schema van de processtroom
Hydraulische afrolmachine √ rollenvorming √ snijtafel

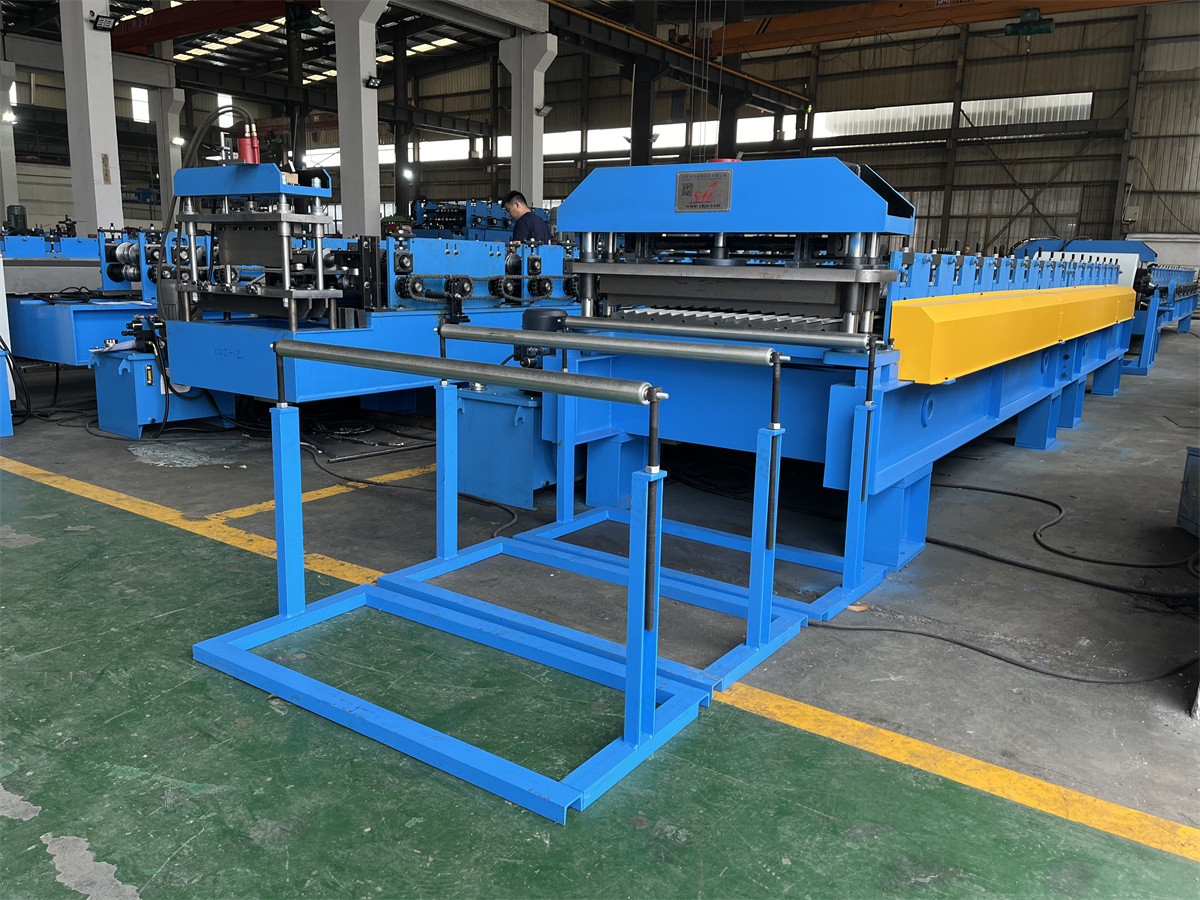

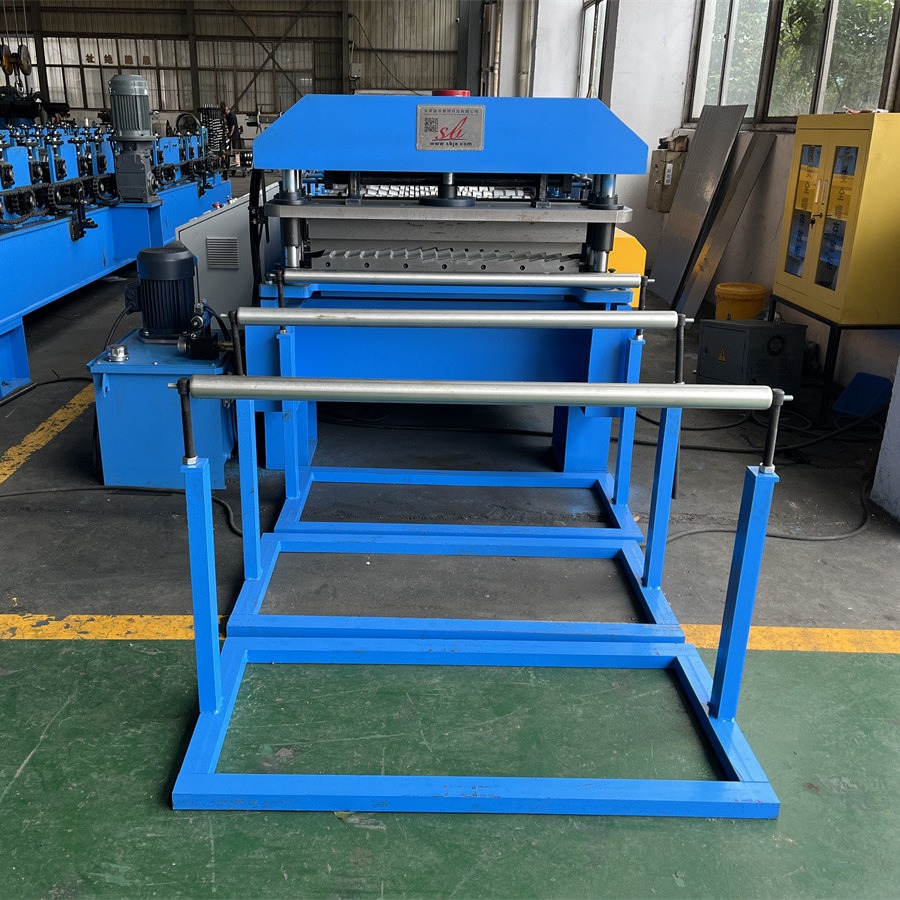

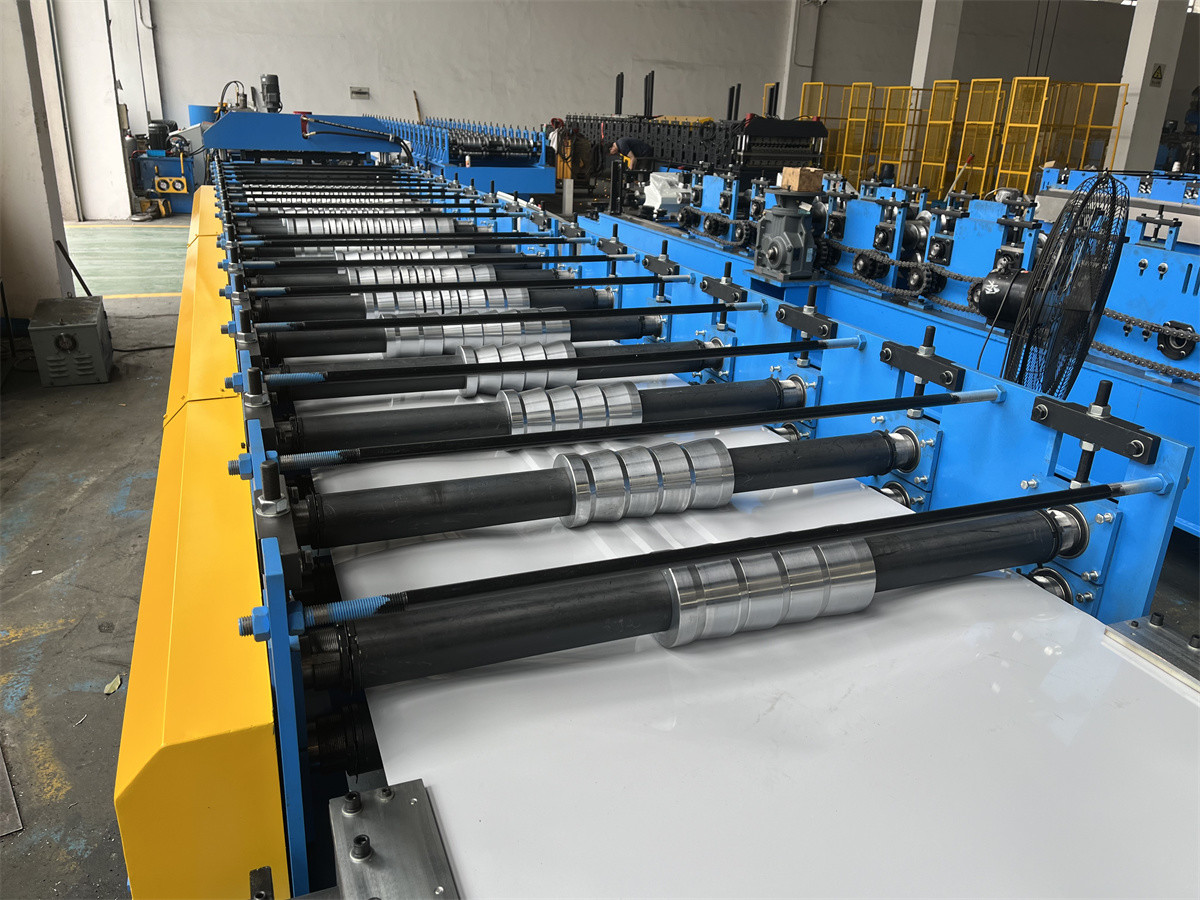

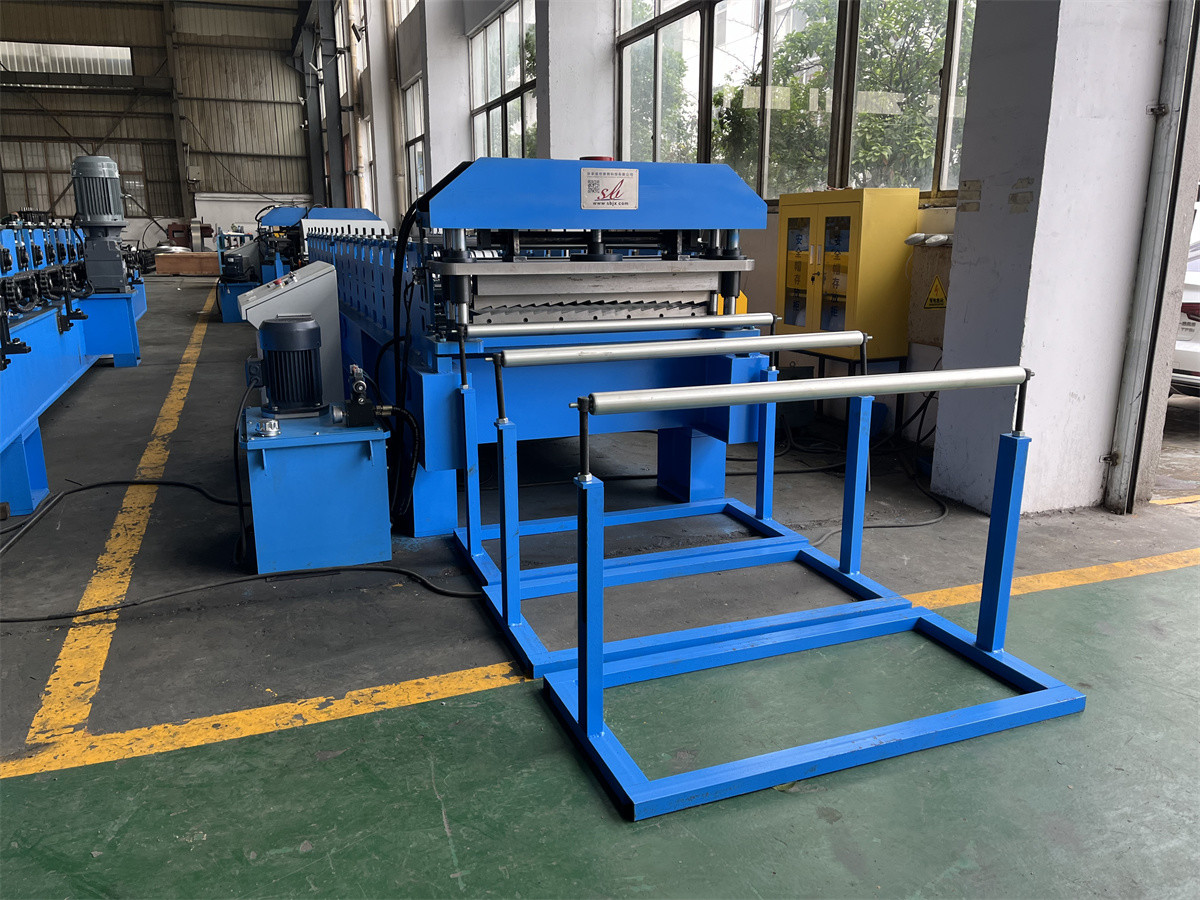

5. Foto's van de machine ter referentie
6. Specificatie van de onderdelen
(1) 5T Hydraulische ontwaaier
- Breedte van de voeding: 1250 mm
- Vermogen: 5 ton
- Interdiameter: 460-560 mm
- Maximale uitgangsdiameter: 1600 mm
- Werksnelheid: 50 m/min verstelbaar
- Hoofdmotorvermogen: 7,5 kW wisselstroommotor
- Hydraulisch vermogen: 4 kW
- Versnellingsfrequentie geregeld door een frequentieomzetter
- De coiler moet met een lusbeheersing worden voorzien om te voorkomen dat het materiaal op de grond valt.
- Kleur: blauw
- Hoeveelheid: 1
(2)Hoofdrolvormmachine
- Materiaal van de rol:ASTM1045 gechroomd oppervlak met chroom
- Schachtdiameter: ¢70 mm Materiaal: SAE1045 met blus- en tempering
- Rolstation: 15 stations
- Hoofdmachinevermogen: 5,5 kW
(3) Machinestructuur
- Hoofdframe door 350H balk lassen
- Structuur van de machine: wandplaat
- Aandrijving met een ketting
(4)Hydraulisch snijsysteem
- Snijding na vorming: Snijd het vel na rollenvorming tot de vereiste lengte
- Materiaal van het lemmet:Cr12, hardheid 58-62 HRC
- Snijvermogen door hydraulische werking, 4 kW
- Werkdruk: 12Mpa verstelbaar
- Lange meting: automatische meting van de lengte van de encoder
- Tolerantie voor lengte: +/- 1,5 mm voor elk eindproduct
(5) Computerbediening
- Programmeerbare instelling van profiellengte en -hoeveelheid
- Operatiesysteemtaal: Engels en Chinees
- Computer gebruikt om lengte en hoeveelheid te regelen.
- PLC: Panasonic of op maat
- Aanraakscherm: MCGS
- Inverter: YASKAWA
7. FQA
Q1. Wat zijn de belangrijkste punten bij het kiezen van de juiste machines?
A1: Hele structuur,Roller Shaft,Roller Material,Motor & Pump, en Control System. Als nieuwe koper, weet u dat de prijs niet het laatste punt is. Goede kwaliteit is voor langdurige zakelijke samenwerking.
K2: Kun je OEM-service leveren voor rollenvormende machines?
A2: Ja, de meeste van de koude rollen vormen machine moet worden aangepast als gedetailleerde verzoek, omdat de grondstof, grootte, productie gebruik, machine snelheid, dan machine specificatie zal een beetje verschillen.
Q3. Wat zijn uw standaard handelsvoorwaarden?
A3: We kunnen het technische aanbod leveren met FOB, CFR, CIF, enzovoort. Geef de gedetailleerde havennaam voor concurrerende zeevracht.
Q4. Hoe zit het met de naverkoopservice?
A5: We bieden 18 maanden gratis garantie en gratis technische ondersteuning voor de hele levensduur van elke machine. Tijdens de garantieperiode, als de onderdelen nog steeds kapot zijn, kunnen we de nieuwe gratis sturen.
