| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Saibo |
| Certificering: | CE/ISO |
| Modelnummer: | YX135-268-930 |
| Min. bestelaantal: | 1 set |
| Prijs: | negotiable |
| Verpakking Details: | Geschikt voor oceaanverzending |
| Levertijd: | 70 werkdagen na ontvangen storting |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 300 reeksen per jaar |
| Naam van het product: | Het Broodje die van het vloerdek Machine vormen | Kracht: | 22 kW x2+5,5 kW |
|---|---|---|---|
| Grootte van gording: | YX135-268-930 | Staaldikte: | 0.81.2mm |
| Decoiler: | Hand of Hydraulisch | POST: | 38 stations |
| Materiaal van de rol: | Rolmateriaal: ASTM1045 gechroomd oppervlak met hardheid, CNC | Grootte van lijn: | Ongeveer 20mx2.1mx1.6m |
| Aandrijving: | DOOR KETTING | Containerbehoefte: | 3X40HQ |
| Markeren: | 22 kW X 2 vloerdekvormende machine,Het hydraulische Broodje die van het Vloerdek Machine vormen,1.2 mm vloerdekvormmachine |
||
apparatuur voor het vormen van platen
Over het metalen dek.:
Saibo Science & Technology Machinery's high efficiency deck roll forming lines produceren dak-, composiet- en vloermetalen dekken.De rolvormlijn kan ook worden ontworpen om meerdere profielen te maken (metalen dekpaneel, voeringspaneel en dak-/wandpaneel) die in een rol gevormd en gestapeld worden.
Metalen dekken zijn een van de belangrijkste onderdelen van PEB-projecten. Ze hebben veel verschillende ontwerpen, zoals YX35, YX44, YX53, YX75, YX114, YX135, YX153 (hier betekent het getal de hoogte van het profiel) enzovoort.Het diktebereik is van 0.8mm-1.2mm. Normaal ontwerp is één machine één profiel, maar we kunnen een machine geven maken van een ander ontwerp, hoeft alleen de volledige vormende sectie te veranderen, we noemden het ′′cassette design′′.
1. Specificatie van het materiaal
| 1 | Geschikt materiaal | Kleuren staalplaten, gegalvaniseerd staal |
| 2 | Breedte van de grondstof | Volgens de vraag van de klant |
| 3 | Dikte | 0.8mm-1.2mm |
2. Machine gedetailleerde parameters
|
1
|
Rollenvormende machine | YX135-268-930 |
|
2
|
Machinestructuur | Gidsrailstructuur |
|
3
|
Totaal vermogen |
Motorvermogen 22 kW x2 Hydraulisch vermogen 5,5 kW |
|
4
|
Rollerstations | Ongeveer 38 stations |
|
5
|
Productiviteit |
0-15 m/min |
|
6
|
aandrijfsysteem | Door keten |
|
7
|
Diameter van de as | ¢ 90 mm vaste as |
|
8
|
Spanning | 380V 50Hz 3fasen (op maat) |
|
9
|
Kleur van de machine | Geel en blauw |
|
10
|
Containerbehoefte | 3x 40HQ-container |
|
11
|
Leveringstermijn | 70 dagen |
|
12
|
Betalingsvoorwaarden | 30%T/T 70% betalen vóór verzending |
3. Profiel tekening
4. Het schema van de processtroom
5. Specificatie van de onderdelen
(1) 5T Handmatige ontwaaier

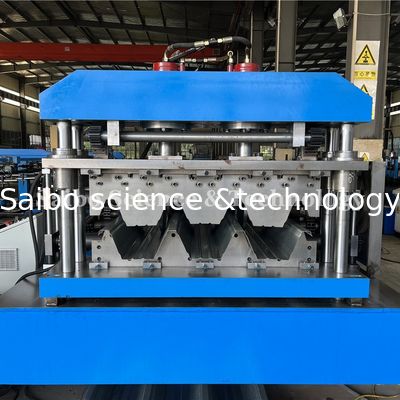

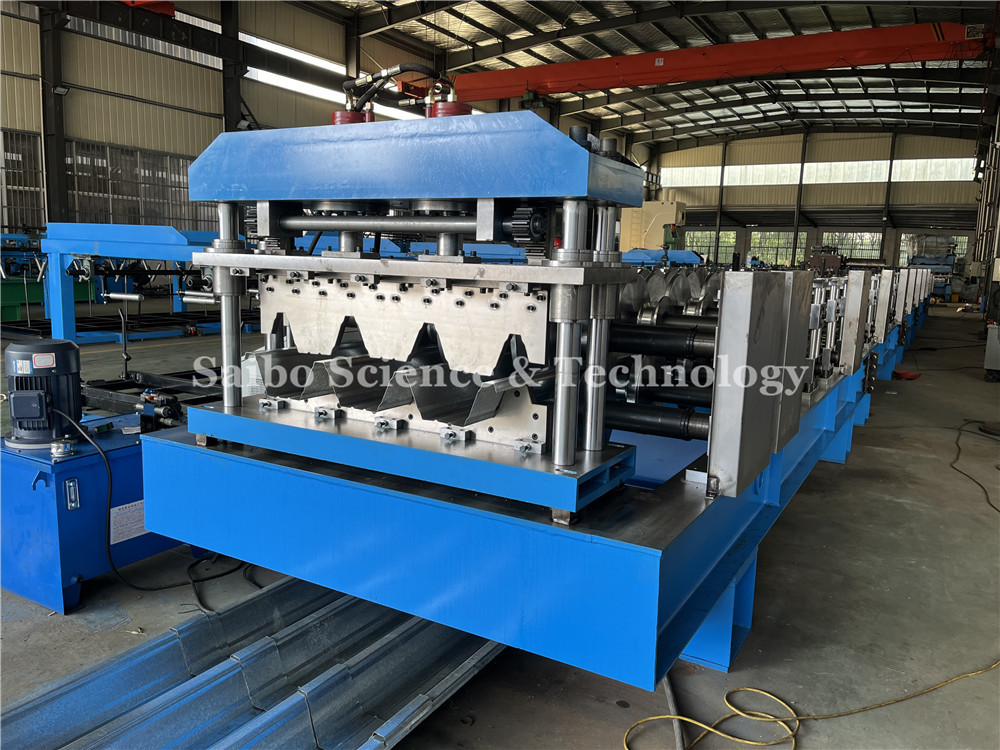

(2)Hoofdrolvormmachine
(3)Hydraulisch snijsysteem
(4) Computerbediening
